CAD标注快捷键命令大全与操作指南

CAD软件作为工程设计领域的重要工具，其三维建模与专业绘图功能深受行业用户青睐。熟练运用快捷键命令进行图纸标注，可显著提升设计师的工作效能。本文系统整理CAD标注功能的核心指令及其应用场景，助力从业者掌握高效制图技巧。

专业设计师必备标注指令详解：

一、圆形构件测量方案

指令代码:dimradius

该功能专为测量圆形或弧形构件的半径值设计，激活命令后选择目标圆弧即可自动生成带中心标记的尺寸线。系统智能识别标注位置，当标注文字与图形主体产生重叠时，将自动调整中心线显示方式以确保图纸可读性。

二、角度测量方案

操作指令：dimangular

适用于各类夹角测量场景，支持三种创建方式：选取两条非平行直线、指定圆弧对象或通过三点定位法。执行命令后系统自动计算角度数值，标注线自动适配锐角/钝角显示模式，确保标注精度达小数点后四位。

三、坐标定位系统

核心指令：dimordinate

该功能通过建立基准坐标系实现精准定位，在机械制图中尤为重要。操作时需先设定原点基准，通过菜单栏选择标注-坐标选项，点击目标点后沿X/Y轴方向拖动即可生成坐标标注。建议配合对象捕捉功能使用，可有效避免累计误差。

四、曲线长度测算

快捷指令：dimarc

专为测量不规则曲线长度设计，广泛用于管道布线或曲面构件标注。执行命令后选取目标弧线，系统自动生成带圆弧标识符的尺寸标注。该标识符默认显示在数值上方，用户可通过标注样式管理器自定义显示位置。

五、复合标注体系

包含基线标注（Dimbaseline）与连续标注（Dimcontinue）两大功能，前者适用于多构件基准统一测量，后者可实现链式尺寸标注。操作时需先创建基础标注，后续标注自动继承前次基准点。建议在设置中调整尺寸线偏移量，确保多层标注清晰可辨。

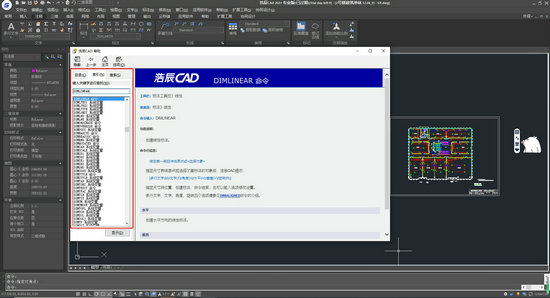

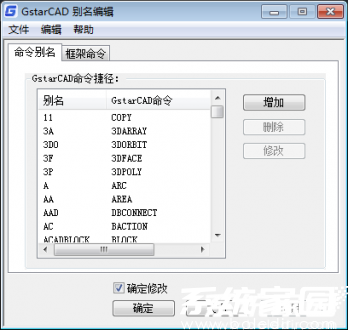

掌握上述标注指令后，可通过修改CAD的PGP文件自定义快捷键组合。建议将常用命令设置为左手键位，例如将半径标注设为DR，角度标注设为DA。定期备份自定义设置文件，重装系统时可快速恢复个性化工作环境。合理运用这些技巧，可使标注效率提升40%以上。

进阶使用者可探索标注样式替代功能，针对不同出图比例创建多个标注样式库。通过调整文字高度、箭头形式、精度单位等参数，实现一套图纸多种标注风格的快速切换。建议将标注图层独立管理，便于后期图纸修改与版本控制。
