CAD面积计算与测量步骤详解

2025-04-08 15:44:03   小编：聚媒资讯站

在工程设计与建筑制图领域，CAD软件凭借其精准的测量功能成为专业人员必备工具。通过软件内置的智能查询系统，用户可快速获取平面图形的精确面积数据，有效提升设计方案的准确性和工作效率。

CAD面积计算原理与操作

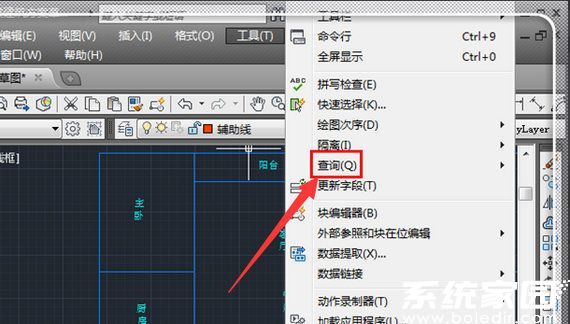

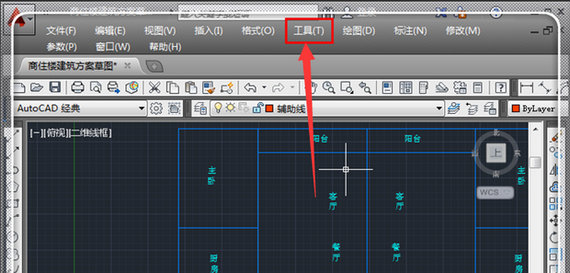

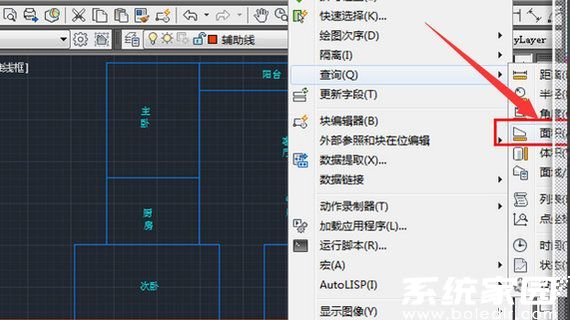

启动软件后，在顶部导航栏选择"工具"模块，展开功能菜单中的"查询"选项。该模块集成多种测量工具，其中面积测算功能通过坐标点采集实现几何运算。操作时需确保图形闭合，系统将自动计算各顶点连线形成的封闭区域。

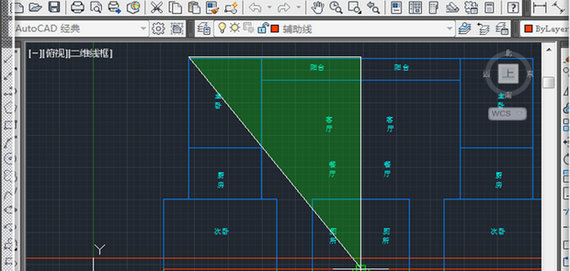

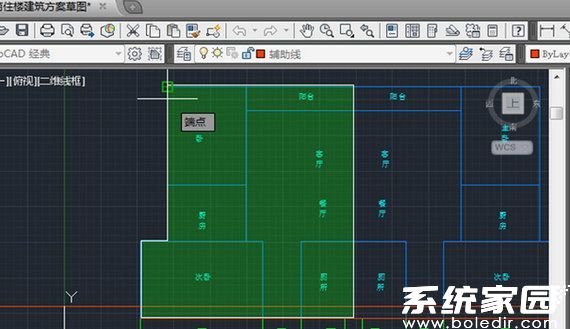

进入面积测量界面后，光标会转换为十字定位标识。建议开启对象捕捉功能（F3快捷键），确保能准确捕捉图形端点、交点和圆心等特征点。按顺时针或逆时针方向依次选取构成测量区域的关键节点，系统实时显示已连接路径。

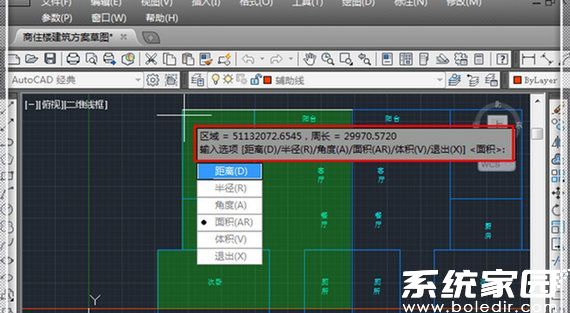

完成节点选取后，按Enter键确认测量范围。软件将自动输出以平方毫米为单位的面积数值。需注意工程制图默认采用毫米计量体系，1平方米等于1000000平方毫米。对于常规建筑图纸，建议保留两位小数确保精度。

专业测量注意事项

针对复杂异形区域，可采用多段线（PLINE）预先描绘轮廓边界。对于包含弧线的图形，系统会自动计算曲线段的实际长度。测量过程中若出现数值异常，建议检查图形闭合状态或使用REGION命令创建面域。

高级版本软件支持批量测量功能，可通过选择多个封闭图形一次性获取总面积。部分专业插件还提供单位换算记忆功能，能直接显示平方米、公顷等常用单位，避免手动换算误差。

测量数据可通过LIST命令查看详细信息，或使用TEXT命令直接标注在图纸指定位置。建议建立专用图层存放测量结果，方便后续数据核对与图纸管理。定期校准软件单位和精度设置，可确保不同项目数据的统一性。
