CAD自定义填充图案高效操作指南

CAD制图过程中合理运用填充图案不仅能提升设计效率，还能有效增强图纸的专业性与美观度。虽然软件内置了多种预设图案，但在实际项目中常会遇到需要个性化定制的场景。本文将详细解析在CAD中实现自定义填充图案的核心方法及注意事项。

CAD填充图案基础操作流程

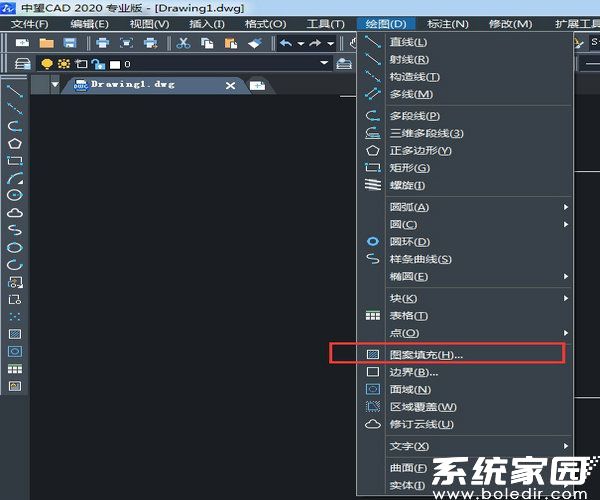

在绘图界面顶部菜单栏中找到【图案填充】功能入口，这是进行图案定制的核心操作区。通过该功能模块，用户可对闭合区域进行快速填充操作，系统默认提供数十种基础图案样式。

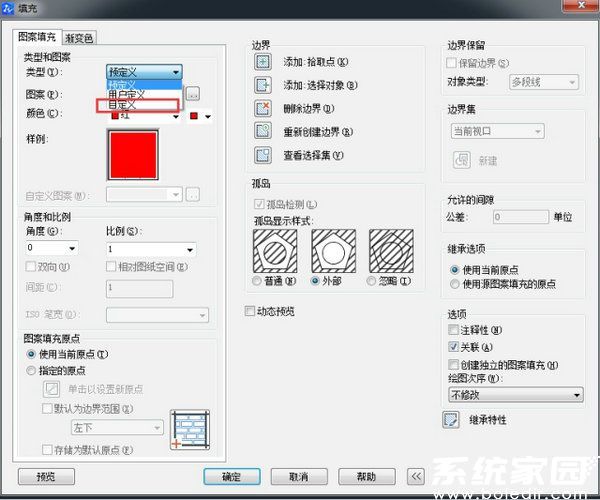

具体操作时需先选定目标填充区域，随后在图案库中选择合适的预设样式。界面右侧的选项面板支持调整填充比例、旋转角度、颜色属性等参数，操作过程中可实时预览效果，这种可视化交互设计极大提升了设置效率。

自定义图案的核心难点解析

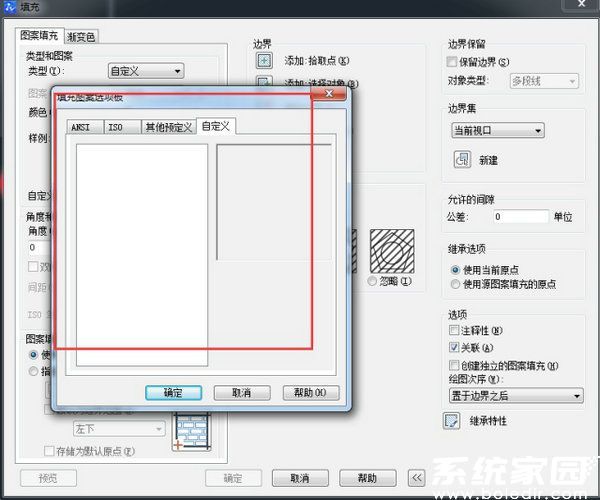

当用户尝试使用自定义功能时会发现，即使选择自定义模式，图案列表仍显示为空。这种情况通常是由于系统未正确加载自定义图案资源所致。CAD的自定义图案需要以特定格式文件存储在安装目录的support文件夹中，且文件命名需符合规范要求。

专业用户可通过编辑PAT格式文件创建专属图案库，每个图案单元需要精准定义线条角度、间距比例等参数。建议在修改前备份原始文件，避免因参数错误导致系统功能异常。对于普通用户，可从官方渠道获取经过验证的扩展图案包，通过文件替换方式实现图案库升级。

高级应用技巧与优化建议

在完成基础图案导入后，建议建立分类管理机制。可通过创建多个PAT文件分别存储不同专业的图案元素，如建筑专用填充符号、机械制图剖面标记等。同时要注意版本兼容性问题，不同CAD版本对自定义图案的解析可能存在差异。

为提高工作效率，可将常用自定义图案设置为快捷指令。通过修改PGP文件绑定特定图案代码，实现快速调用。定期清理无效图案资源也是保持系统流畅运行的重要措施，建议每季度进行图案库优化整理。

掌握这些核心技巧后，用户可突破软件默认图案的限制，打造个性化的设计工具库。需要注意的是，复杂图案的创建需要具备一定的几何构图知识，建议从简单图形开始逐步提升设计能力。
