CAD虚线显示异常调整技巧

在使用CAD制图软件过程中，图纸虚线无法正常显示是常见的技术问题。该现象通常与软件中的线型比例参数设置有关，掌握正确的调节方法能有效解决显示异常情况。本文将通过系统化讲解帮助用户快速恢复虚线显示功能。

CAD虚线显示异常处理方案

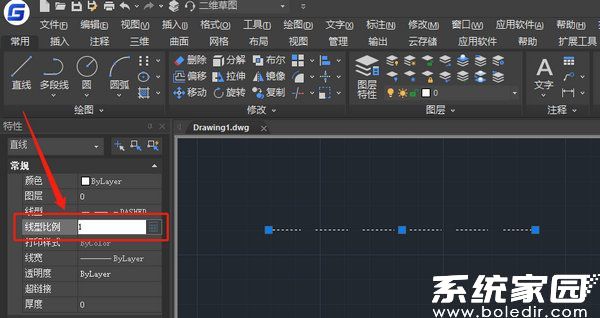

当图纸中的虚线呈现为连续直线时，建议优先检查对象特性参数。具体操作流程为：打开目标图纸文件后，使用鼠标左键框选需要调整的虚线对象。在界面左侧的特性面板中定位到「线型比例」参数项，通过数值输入框调整比例系数。常规操作是将默认值1调整为更适应当前图纸的数值，修改完成后可即时查看虚线显示效果变化。

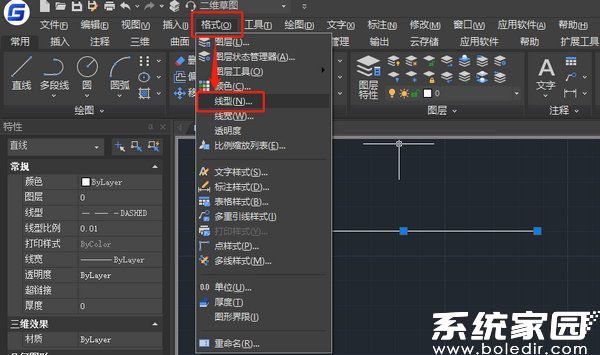

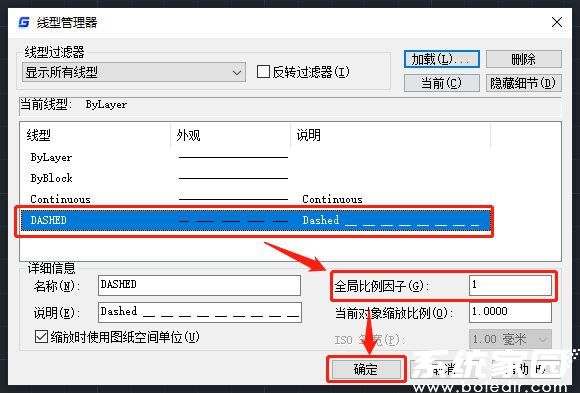

对于批量修改或全局调整需求，可通过软件内置的线型管理系统进行操作。在菜单栏依次点击「格式」-「线型」功能入口，此时系统将弹出线型管理对话框。在参数设置区域找到「全局比例因子」配置项，输入新的比例数值后点击确认按钮。建议初次调整时采用渐进式修改策略，以0.5为基数逐步增减，直至虚线样式清晰可见。

专业技术人员在实际操作中需注意，比例因子的设定值与图纸缩放级别存在直接关联。当进行大比例尺绘图时，建议将比例因子调高至2-3区间；处理精密零件图纸时，则需将数值降低至0.1-0.5范围。这种动态调整方式可确保不同场景下的虚线显示效果始终符合制图规范要求。

进阶用户还可通过自定义线型库实现特殊虚线样式的创建与管理。在修改线型配置文件时，需特别注意保持线段与间隔的比例关系。若发现修改后虚线显示仍异常，建议检查图形单位的设置是否与线型定义单位相匹配，这是常被忽视但至关重要的参数配置环节。

掌握上述技术要点后，用户不仅能解决当前虚线显示问题，更能深入理解CAD软件中线型管理系统的运行机制。定期进行线型比例校准和维护，可有效提升绘图效率并确保图纸输出的专业性和准确性。
